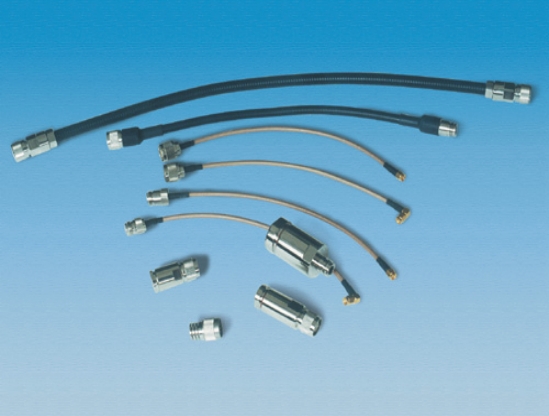

電纜接頭
類型 7/16 DIN型 N型 BNC型 TNC型 SMA型
特性阻抗(Ω) 50
頻率范圍（GHz） 0-8 0-11 0-4 0-11 0-12
駐波比 ≤1.1
阻隔電阻(MΩ) ≥104 ≥5000 ≥5000 ≥5000 ≥5000
接觸電阻（MΩ）
內導 ≤1 ≤10 ≤2 ≤2 ≤3
外導 ≤0.4 ≤2.5 ≤0.2 ≤0.2 ≤2
插入損耗(dB) <0.1
工作電壓(V) ≤2700 ≤1000 ≤1500 ≤1500 ≤1000
屏蔽效率(dB) ≥100
抗電強度(KV) 1.5 1.5 1.5 1.5 1
溫度范圍(℃） -55～125
機械壽命(次) ≥1100 >1000 >1000 >1000 >500
